一、方案介紹
某化工廠倉庫存放有大量乙炔氣瓶和氫氣氣瓶，由于常溫常壓下乙炔、氫氣是一種極易燃燒，無色透明、無臭無味的氣體。為了安全生產，防止乙炔、氫氣泄漏發生燃燒爆炸事故，所有需要再倉庫安裝一套乙炔、氫氣泄漏監測系統。
富凱特的項目工程師經過上門實地考察和同客戶深入溝通后，設計了一套氫氣探頭、乙炔檢測儀在大型化工廠倉庫乙炔、氫氣泄漏監測的專用方案。該方案主要有氣體探頭、報警控制主機、中間繼電器、報警燈、上位機軟件等設備通過rs-485接線方式連接而成。

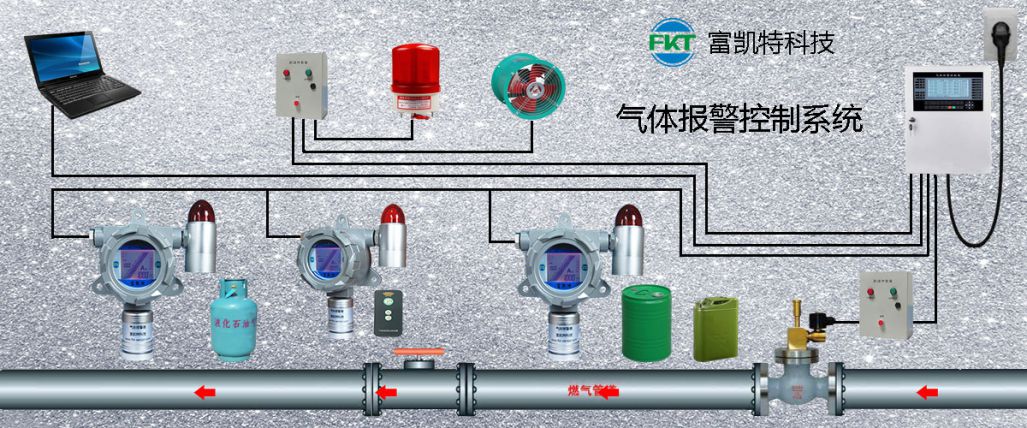

二、系統示意圖和報警控制主機與氫氣探頭、乙炔探頭之間的接線圖
三、各個設備的作用及特點介紹
1、乙炔探頭。檢測原理：催化（進口傳感器），量程0-100%LEL，分辨率：0.1%LEL，精度：±2%FS，防爆型，固定在線監測，，輸出：4-20MA/RS-485+繼電器，可與主機，PLC通訊。2組繼電器，可控制外圍設備（風機，報警器），帶顯示和聲光報警器，2級聲光報警，報警值可調，供電;24VDC；
2、氫氣檢測儀。檢測原理：催化（進口傳感器），量程0-100%LEL，分辨率：0.1%LEL，精度：±2%FS，防爆型，固定在線監測，，輸出：4-20MA/RS-485+繼電器，可與主機，PLC通訊。2組繼電器，可控制外圍設備（風機，報警器），帶顯示和聲光報警器，2級聲光報警，報警值可調，供電;24VDC；
3、報警控制主機。通道：254通道，輸出：RS-485總線，大屏幕集中顯示，供電：220VAC，2級聲光報警（各通道單獨報警），報警值可調，8組繼電器，大容量報警儲存，8組獨立繼電器，可控制外圍設備（分機，報警器）；
4、上位機軟件。各路探頭數據實時顯示，保存探頭參數設置、校正，歷史數據查找，查看，遠程實時監控（安裝于電腦上）；
5、中間繼電器（可選）。 控制閥門風機等。
