景區空氣質量環境監測系統
  • 作者: 富凱特
  • 來源: 本公司創作
  • 日期 : 2018-02-05


第一章 景區環境監測的意義


景區是人們欣賞游玩、休閑放松的地方。這里遠離都市的喧囂、沒有工業的污染，沒有藍煙尾氣與PM2.5。這里只有清新的空氣、明媚的陽光、宜人的氣候、拂面的微風……讓人暢游其中、戀戀不舍。
景區所產出的本身就是舒適的環境，對景區的環境空氣監測是正面的，積極的，出于倡導健康生活方式的目的，引導人們走向優質環境區域，為優良的環境發展提供參考依據。
由此可知，對環境空氣監測的目的不同，測量的角度不同，測量的場所不同，最終測量的參數也有所不同。
景區的環境空氣監測，是為了向更加有利于人體健康的積極方向發展。主要參數集中于大氣中的二氧化硫SO2、二氧化氮NO2、一氧化碳CO、臭氧O3、有機揮發物VOC、二氧化碳CO2、氣象風速風向、空氣溫度濕度、陽光強度與輻射程度、空氣的潔凈程度等。
景區的環境空氣監測，不僅可以讓景區向更加優秀的方向發展，而且通過空氣質量公示，可以引導更多的游客前來旅游，繁榮商業。
深圳市富凱特科技有限公司研發的整個監測系統的數據傳輸平臺因為無線通訊技術的迅猛發展而得到更廣泛的應用，可以更快、更方便地進行系統前端設備的部署，節省投資并達到高效率的管理和高質量的服務水平。
基于無線網絡的環境空氣自動監測系統，是真實反映環境空氣質量動態變化，實現環境空氣質量日報、預報的重要技術手段，因此，作為新時期物聯網的典型行業應用，無線空氣質量自動監測系統在各方需求基礎上逐漸開展應用并全面發展起來。

  •  景區環境監測的內容

2.1  監測項目

可選參數 推薦量程 檢測精度 分辨率 檢測原理
Pm2.5顆粒物 0-1000ug/m³ ±10%FS 1ug/m³ 激光
Pm10顆粒物 0-1000ug/m³ ±10%FS 1ug/m³ 激光
TSP 0-10mg/m3 ±10%FS 1µg/m3 激光
CO一氧化碳 0-200ppm ±2%FS 0.01ppm 電化學
SO2二氧化硫 0-1ppm ±2%FS 0.001ppm 電化學
NO2二氧化氮 0-1ppm ±2%FS 0.001ppm 電化學
O3臭氧 0-1ppm ±2%FS 0.001ppm 電化學
VOC揮發物 0-50ppm ±2%FS 0.001ppm 光離子
H2S硫化氫 0-50ppm ±2%FS 0.01ppm 電化學
CH2O甲醛 0-10ppm ±2%FS 0.01ppm 電化學
溫度 -40-60℃ ±0.3℃ 0.1℃ 電容式
濕度 0-100%RH ±3%RH 0.1%RH 電容式
風速 0-30m/s ±(0.3+0.03V)m/s 0.1m/s 流體力學原理
風向 0-360° ±1.5° 1° 流體力學原理
噪音 25-130dB ±1dB 10Hz-12.5kHz 電阻式


2.2  空氣質量評價點設置數量要求

國家環境空氣質量評價點設置數量要求
建成區人口(萬人) 建成區面積（km2） 監測點數
<10 <20 1
10-50 20-50 2
50-100 50-100 4
100-200 100-150 6
200-300 150-200 8
>300 >200 按每25 -30 km2建成區面積設1個監測點，并且不少于8個點


2.3  監測點位周圍環境與采樣口設置的具體要求

  1. 監測點周圍50米范圍內不應有污染源；
  2. 點式監測儀器采樣口周圍，監測光束附近或開放光程監測儀器發射光源到監測光束接收端之間不能有阻礙環境空氣流通的高大建筑物、樹木或其他障礙物。從采樣口或監測光束到附近最高障礙物之間的水平距離，應為該障礙物與采樣口或監測光束高度差的兩倍以上；
  3. 采樣口周圍水平面應保證270°以上的捕集空間，如果采樣口一邊靠近建筑物，采樣口周圍水平面應有180°以上的自由空間；
  4. 監測點周圍環境狀況相對穩定，安全和防火措施有保障；
  5. 監測點附近無強大的電磁干擾，周圍有穩定可靠的電力供應，通信線路容易安裝檢修；
  6. 監測點周圍應有合適的車輛通道。
  7. 針對道路交通的污染監控點，其采樣口離地面的高度應在2 ～5米范圍內；
  8. 在建筑物上安裝監測儀器時，監測儀器的采樣口離建筑物墻壁、屋頂?shù)戎挝锉砻娴木嚯x應大于1米；
  9. 使用開放光程監測儀器進行空氣質量監測時，在監測光束能完全通過的情況下，允許監測光束從日平均機動車流量少于10,000輛的道路上空、對監測結果影響不大的小污染源和少量未達到間隔距離要求的樹木或建筑物上空穿過，穿過的合計距離，不能超過監測光束總光程長度的10%；
  10. 對于空氣質量評價點，應避免車輛尾氣或其他污染源直接對監測結果產生干擾，點式儀器采樣口與道路之間最小間隔距離應按下表的要求確定：
  11. 污染監控點的具體設置原則根據監測目的由地方環境保護行政主管部門確定。針對道路交通的污染監控點，采樣口距道路邊緣距離不得超過20米；


第三章  系統概述

3.1  系統功能描述

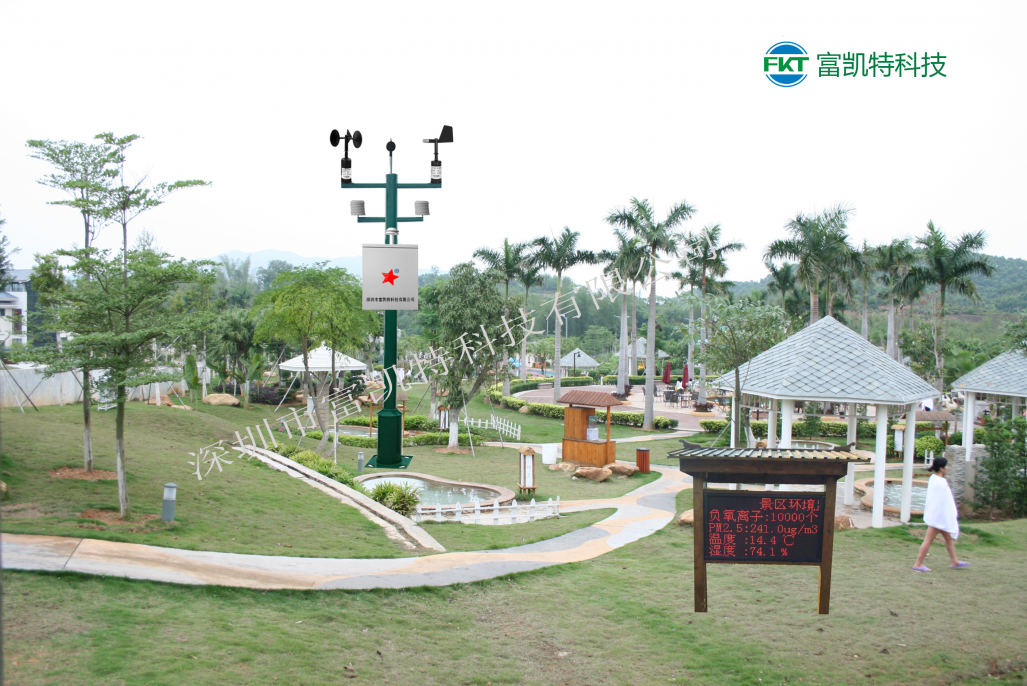

基于無線網絡的景區空氣質量自動監測系統是以自動監測儀器為采集前端、以無線數據通訊設備為關鍵節點、以移動運營商數據網絡為傳輸通道、以功能完備的后臺監測管理軟件為支撐的一體化整合系統。
自動監測儀器（空氣質量監測站）由傳感器節點、空氣質量多參數監測儀器以及A/D轉換、數據接口等單元組成，負責自動采樣、自動監測區域所部署的傳感器節點、監測每點的數據。
數據通過接口協議進入無線通訊節點設備傳輸通道，由無線通訊數據終端負責將數據傳輸?shù)奖O(jiān)測管理中心。
中心接收到相關參數數據，通過后臺監測管理系統進行數據匯總、整理和綜合分析并轉化成詳細信息實時在監測終端或大屏幕上進行顯示，工作人員可以在監控中心或辦公室進行監測，隨時得到即時數據報告，實現遠端無人值守。
景區空氣質量無線監測系統功能特點：
  1. 整合GPRS/無線模塊通信技術，實時監測景區大氣環境數據，實時進行數據傳輸，實時控制現場設備的運行狀態；
  2. 實現各類監測數據的接收、顯示、統計、自動分析、存儲、應用、發布；
  3. 利用數據庫接口功能，在監測管理中心顯示終端上直觀地生成可視化的計算結果圖表；
  4. 選用先進的開發技術，應用系統操作簡便、人機界面友好，適合各層面人員操作使用；
  5. 具有超前的設計理念，根據環境管理工作的發展和要求，能夠隨時進行擴充，并兼容現有應用系統；
  6. 在網絡覆蓋面、可靠性、穩定性、實時傳輸速度、數據傳輸?shù)臏蚀_性及安全性、操作界面、建設投資及系統日常運行費用合理等方面具有良好的體現。

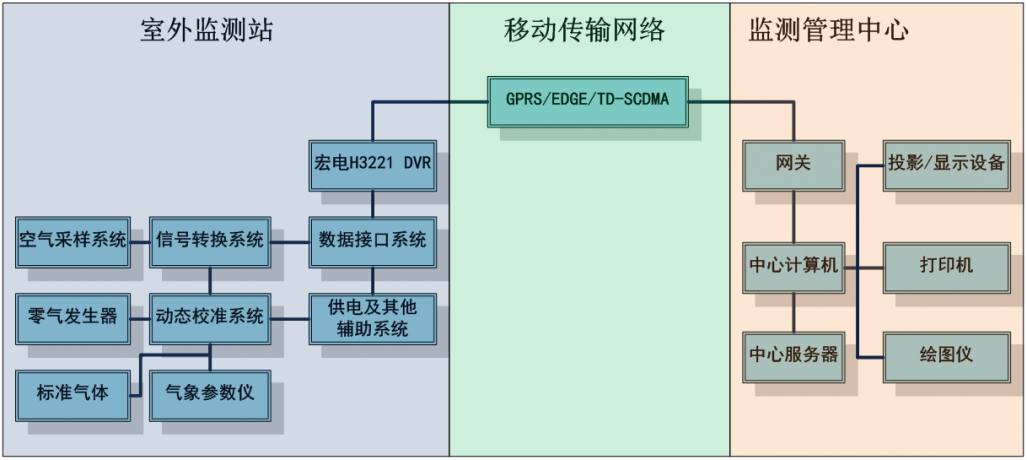

3.2系統功能模塊示意圖

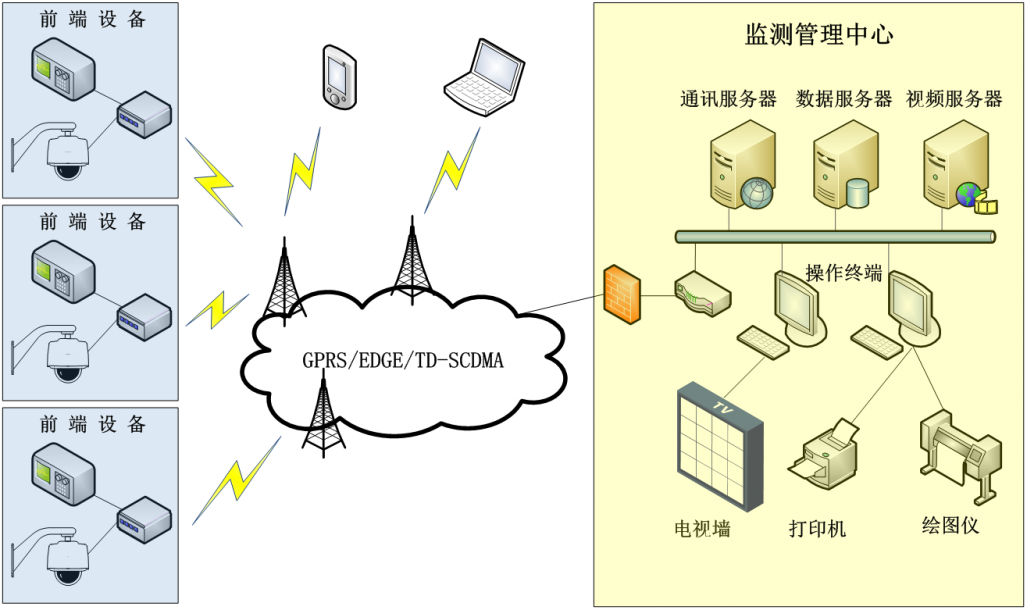

3.2.1  系統組網示意圖



第四章  系統詳細設計

4.1環境監測系統多參數氣體監測儀

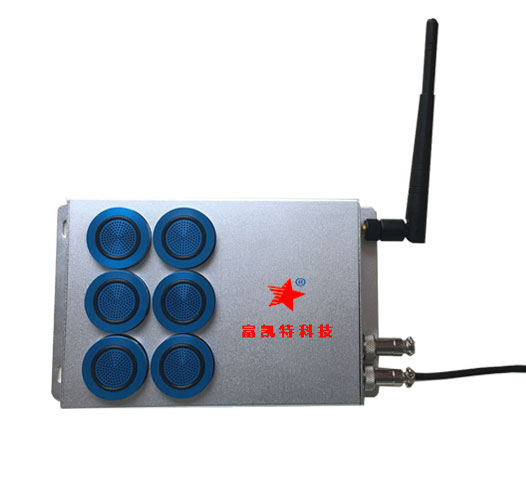

產品型號：FKT-JCY
產品簡介
多參數大氣環境檢測儀適用于各種特殊環境和室內環境（二氧化硫SO2、二氧化氮NO2、一氧化碳CO、臭氧O3、有機揮發物VOC、二氧化碳CO2、氣象風速風向、空氣溫度濕度、陽光強度與輻射程度、空氣的潔凈程度等。）等氣體濃度連續在線檢測，儀器采用進口電化學傳感器、紅外傳感器和微控制器技術，具有信號穩定，精度高、重復性好等優點。儀器兼容各種控制報警器、PLC、DCS 等控制系統，可以實現遠程監視，遠程控制，遠程報警，計算機數據存儲、分析等功能。各種氣體參數可根據客戶不同要求進行選配。
產品特點
★ 儀器兼容各種控制報警器、PLC、DCS 等控制系統， 可以實現遠程監視，遠程控制，遠程報警，計算機數據存 儲、分析等功能。各種氣體參數可根據客戶不同要求進行選配，分析等功能。各種氣體參數可根據客戶不同要求進行選配。
★ 現場氣體濃度液晶顯示、無限數據傳輸（選配）；
★ 原裝進口傳感器處理芯片，保證傳感器的最大精度，ROHS環保元器件 精心電路軟硬件設計，故障率低，穩定時間短 高精度、長壽命的電化學、紅外進口傳感器；★ 強大的軟件設置支持,滿足客戶1.0000-99999之間的任意量程和所有氣體檢測需求;
★ 適用于多種氣體同時檢測，客戶可以靈活選擇使用 內置通氣泵，無須考慮安裝方向,壁掛，平鋪均可監測 氣體單位名稱PPM、%VOL，可任意設定；
★ 程序運算采用了三位浮點數技術，保證了運算的精度；
★ Rs485總線通訊，布線簡單方便；4～20mA電流輸出信號，可校正、全隔離，產品抗干擾能力強；
★ 精巧的電源設計、精湛的防雷設計、純SMT元件貼片工藝,使得產品性能穩定； 巧妙的結構設計，檢測儀接線免上螺絲,安裝極為簡便；
★ 結構考慮空氣動力原理，實現自動實時采樣；
★ 專為室內環境監測系統設計,不僅僅只有4-20ma,RS485輸出，更有WIFI，GPRS傳輸方式可以選配， 不僅僅檢測是PM2.5，pm10、甲醛、二氧化碳、一氧化碳、空氣質量等均可以選擇
顯示部分采用真彩TFT屏幕，數據高清顯示，背景附動態的數據曲線圖，顯示1小時平均值，實時值等， 可以配置檢測儀屏幕定時休眠，觸碰即可點亮屏幕（默認常亮）
4.2技術參數
檢測氣體 客戶自選 重復性 ≤±2%
檢測方式 擴散式 泵吸式(可選) 零點漂移 ≤±1%（F.S/年）
顯示方式 液晶觸摸屏（選配） 線性誤差 ±2%
功耗 350Ma-600mA 使用壽命 傳感器2-5年以上
工作電源 12-24V 零點漂移 ≤±1%FS年
工作溫度 -10～70C° 外殼材料 鋁合金
工作壓力 86KPa～110KPa 重量 200g
工作濕度 10～95%RH非凝露 預熱時間 30秒
安裝方式 壁掛式 數據刷新 4秒
恢復時間 小于30S 外形尺寸 450g/195mm×115mm×40mm
輸出信號 Rs485  GPRS  wifi  ZIGBEE  433  TCP/IP

4.3根據景區環境檢測項目可以自由選擇檢測參數
可選參數 推薦量程 檢測精度 分辨率 檢測原理
Pm2.5顆粒物 0-1000ug/m³ ±10%FS 1ug/m³ 激光
Pm10顆粒物 0-1000ug/m³ ±10%FS 1ug/m³ 激光
TSP 0-10mg/m3 ±10%FS 1µg/m3 激光
CO一氧化碳 0-200ppm ±2%FS 0.01ppm 電化學
SO2二氧化硫 0-1ppm ±2%FS 0.001ppm 電化學
NO2二氧化氮 0-1ppm ±2%FS 0.001ppm 電化學
O3臭氧 0-1ppm ±2%FS 0.001ppm 電化學
VOC揮發物 0-50ppm ±2%FS 0.001ppm 光離子
H2S硫化氫 0-50ppm ±2%FS 0.01ppm 電化學
CH2O甲醛 0-10ppm ±2%FS 0.01ppm 電化學
溫度 -40-60℃ ±0.3℃ 0.1℃ 電容式
濕度 0-100%RH ±3%RH 0.1%RH 電容式
風速 0-30m/s ±(0.3+0.03V)m/s 0.1m/s 流體力學原理
風向 0-360° ±1.5° 1° 流體力學原理
噪音 25-130dB ±1dB 10Hz-12.5kHz 電阻式



第五章 監測中心管理系統

5.1系統功能描述

監測管理中心對各個監測站進行控制指揮，各監測站采集各種空氣質量參數，兩者間的控制信息和監測數據通過系統無線數據傳輸設備的DTU模塊功能完成。監測中心既是各監測站的指揮中心，又是監測站監測數據的匯集、處理和存貯的數據庫。
各監測站可設置為自動定時向監測中心發送信息，也可設置為平時處于待機狀態，在收到監測中心的指令后才開始啟動工作，將信息發送給監測中心，各監測站有數據采集，命令識別，數據發送的功能。

5.2 子站軟件功能

★ 監測項目由用戶設置組態，適應不同的子站配置。
★ 可對一次儀表輸出模擬信號采集，并進行A/D轉換。
★ 可通過RS232、RS485口直接采集帶通訊功能的一次儀表的數據。
★ 可通過數據通訊接口與中心站遠程聯系，實現數據傳輸及控制。
★ 采集數據可用圖形動態顯示，以分鐘平均值為基本數據，自動生成數據文件。
★ 可查閱任意一日的原始數據，統計小時平均值及污染指數，生成日報、周報、月報、年報等，并可打印輸出。
★ 可將任意一日的原始數據和統計小時均值以文本文件導出。
★ 可以控制一次儀表的調零。
★ 可主動呼叫向遠程發送任意一日任意時段的數據。

5.3 中心站軟件功能

  1. 在線監測和遠程控制
可以在線查看、查詢、獲取各種模擬設備和開關的最新數據、狀況。并可以實現定時監測。中心控制室可以實時顯示各項空氣質量參數數據,能夠?qū)ΡO(jiān)測現場設備進行遠程啟動、設定工作時間、調整工作周期、數據二次查詢等遠程操作，并將分析結果和設備運行日志記錄于監測管理中心數據中。
  1. 報警處理
報警有四種：斷線報警（包括設備故障報警）、超標報警、開關設備報警和異常情況報警?？梢造`活設定報警條件，并和人員的手機、短信綁定，在滿足報警條件時，自動發送報警信息。
  1. 短信服務
短信服務有：數據傳送，可以把監測站的數據發送到指定的手機；短信報警（數據報警，斷線報警，開關設備報警，監測儀器報警）；批量配置報警數據；自寫短信，自定義短信的內容和發送對象。
  1. 查詢統計
提供多種條件查詢方式和查詢結果分類、分項排序、統計最大值、最小值、平均值、匯總值等分析處理功能。提供統計各類監測數據功能并提供查詢結果打印。
  1. 分析報表
對于監測統計數據按指定的時間段進行列表和圖形方式分析，列表分析以表格的方式給出，圖形方式通過曲線、柱狀和餅狀等圖形直觀的顯示。
可將各子站的統計日報數據轉入年度數據庫，以進一步編輯處理，導出為可上報的國家標準要求的數據庫文件，如：生成日報、周報、月報、年報等。
系統至少提供以下報表并能夠按照所見即所得的效果進行打?。?/span>
  1. 實時監測數據日報表（曲線圖），月報表（曲線圖），年報表（曲線圖）
  2. 歷史監測數據報表
  3. 超標監測數據報表
  4. 網絡反控日志
  5. 試劑報警日志
  6. 數據匯總報表
  7. 數據歷史查詢報表
  8. 數據分析統計報表（含柱狀或餅狀圖），包括負氧離子濃度、溫度、濕度、光照、輻射、風速、風向、空氣潔凈度等總量統計報表、大氣自動監測日監測數據分析報表
  9. 數據標記和剔除
特定的職能管理部門在審查分析數據的過程中，對于已經確認異?；驘o效的數據能夠進行手動標記或剔除操作。對于任何的標記或剔除操作，系統自動記憶，作為日志備查。
  1. 系統管理
設置系統的一些參數，包括權限管理、常量管理、設備管理、在線列表和監控源類型設置等。
  • 應用市場
空氣環境監測設備嵌套、空氣環境監測系統集成、空氣環境監測儀、小區園林環境監控系統、景區環境監測系統等。
